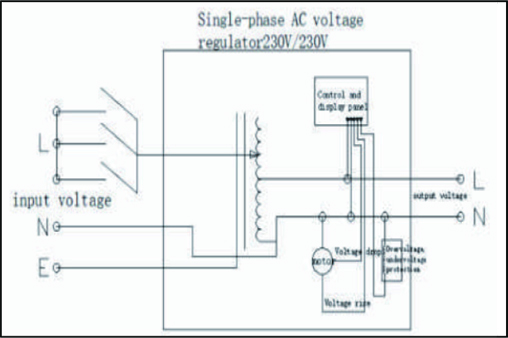

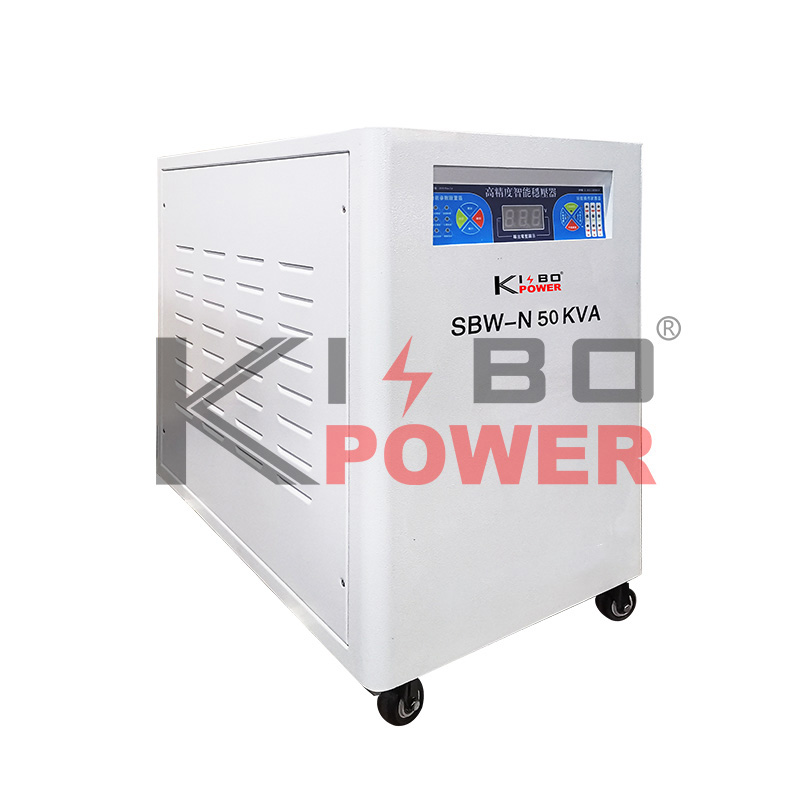

S(D)BW-N柱式稳压器由单相调压变压器TYQ、电压检测单元、伺服电机控制与传动机构、接触器（或断路器）操作电路、保护电路等组成。其电⽓原理图如图所⽰。

       调压变压器TYQ的⼀次输⼊为滑动可调式接触电刷，通过采样电路灵活在滑动线圈上进⾏⾃动计较和调节，⼆次输出电压始终控制在额定输出值范围，从⽽达到⾃动稳压的⽬的。其稳压⼯作原理，如图所⽰。

       其稳压过程是：根据输出电压的变化，由电压检测单元采样，检测并输出信号控制伺服电机M转动，带动调压变压器TYQ上的电刷组滑动（或滚动），调节调压变压器的⼀次电压追随市电波动变化，以实现输出电压⾃动稳定在稳压精度允许的范围内，从⽽达到⾃动稳压的⽬的。

技术参数

额定容量：10-100KVA                                 输⼊电压：380（220）V±15%                                 输出电压：380（220）V±5%

效率：≥97%                                                绝缘电阻：≥10MΩ                                                   波形畸变：≤0.1%

⼯作频率：50Hz〜60Hz                               稳压精度：±(1〜5)%

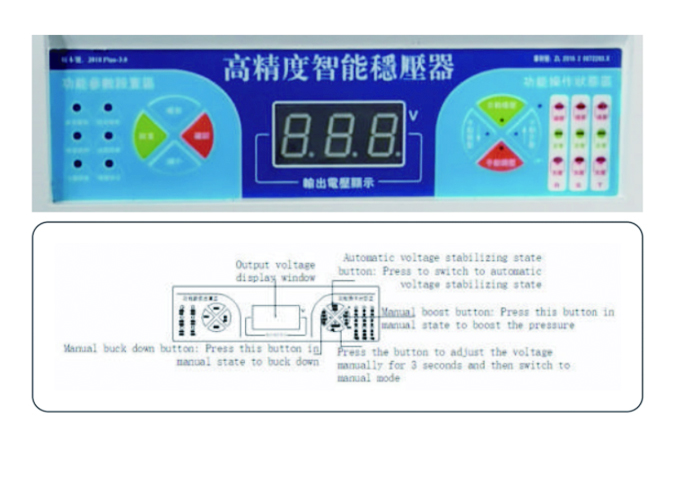

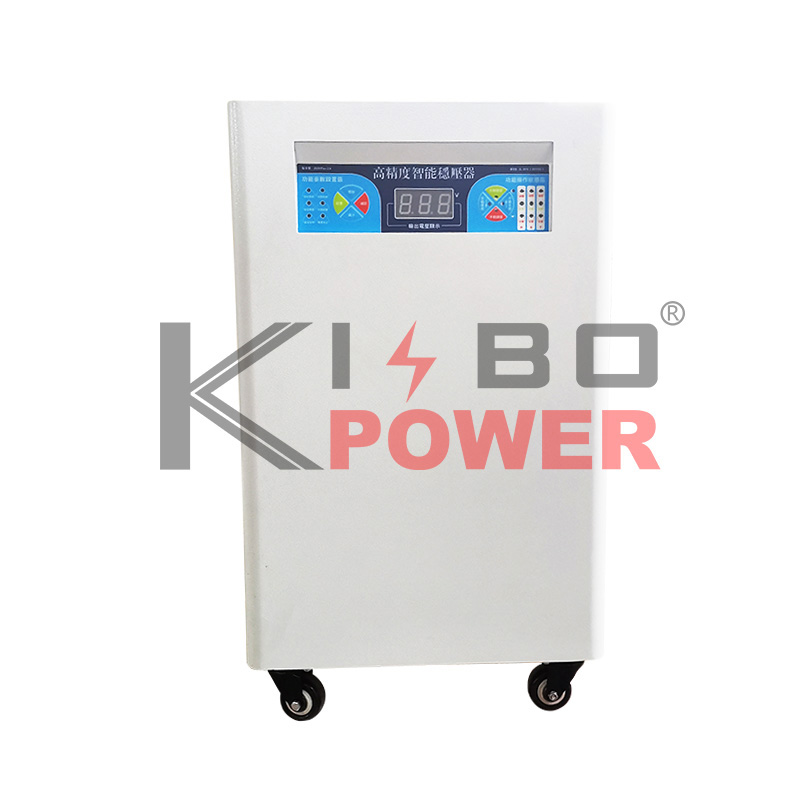

(a)通过上图按键选择⼿⾃动稳压（出⼚已设定⾃动位）后，合上输⼊空⽓开关QF2（INPUT Breaker），此时稳压器接通电源，完 成 输⼊电源通电试验。

(b)前⻔板上的表计可以查看输⼊电压、输出电压、输出电流。

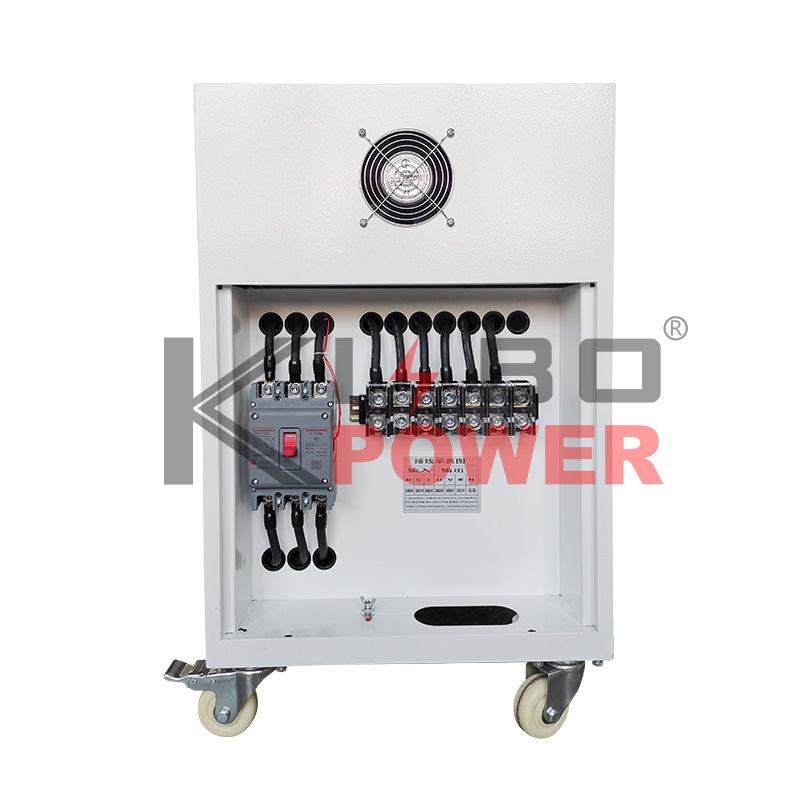

(c) 合上稳压器后的开关与输出空⽓开关QF3（OUTPUT Breaker），此时稳压器正常向⺟线供电。

(d)可选择⼿动⽅式；当选择⼿动调压⽅式时，点动控制板上的⼿动升压按钮或降压按钮，可以调整所需的输出电压。
