产品详情：

一、概述：

     为响应国家《取消高速公路省界收费站总体技术方案》和《高速公路ETC门架系统技术要求（交办公路函〔2019〕856号》的要求，结合津佰电源户外机柜、智能锁门禁系统、UPS智能配电产品在行业和市场应用的优势，推出ETC 门架系统用一体化智能机柜解决方案。

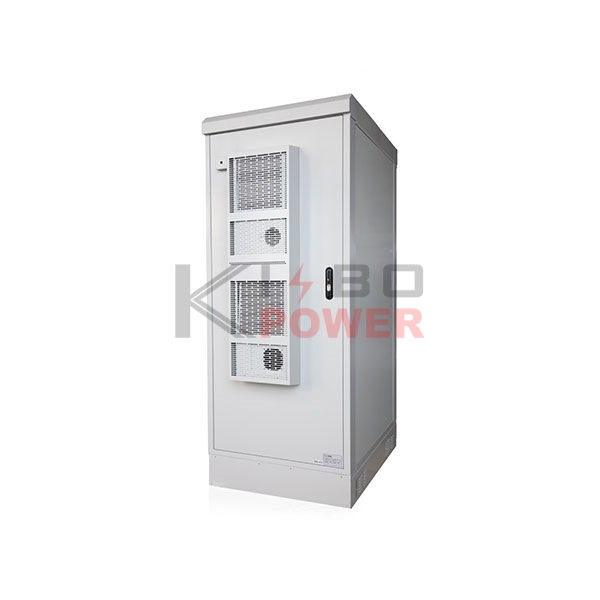

津佰ETC门架系统一体化柜也叫ETC户外一体化柜（简称:ETC一体化柜），其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。

津佰ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。户外一体化智能机柜还综合考虑了供配电冗余设计、连续制冷、锂电(或铅酸电池）备电等特别性能，提高整体设备运行安全。
二、解决方案
1、综合监控主机选型
基于以上的监控对象及ETC一体化柜分布于公路沿线，工况环境较复杂、设备种类多、布设距离远等特性，ETC一体化柜的综合监控主机采用:嵌入式一体化数据采集器；其具备以下特点：
①采用ARM Cortex A9 32位处理器，具备低功耗及良好的稳定性。
②采用工业级设计，平均无故障时间＞120万小时，可胜任-40~85℃宽温工作环境。
③无需主动散热，无风扇设计，杜绝传统风扇积灰、卡死故障。
④多场景灵活配置，支持带屏/不带屏使用。
⑤采集嵌入式linux操作系统，杜绝X86 windows操作系统蓝屏、卡顿现象。
⑥采用eMMC内嵌式存储器，无机械硬盘设计，减少存储器故障。
⑦采用底端协议解释，监控数据及告警底端存储，支持web浏览器显示监控组态界面。
⑧支持北向接口（如SNMP），可向第三方平台提供数据接口。
⑨支持个性化界面配置、协议对接及二次开发。
 三、设计特点：

①　采用钣焊接框架结构，框架强度高；双层结构：隔热层20mm厚EPS板，内层采用0.8mm钢板；

②　户外机柜采用底部缆方式，共4个进线孔，可供电源、光纤、电缆进线；

③　柜内配有：立柱、层板、门磁传感器、安装附件等

④　户外机柜采用防盗设计，三点式固定锁，螺丝设置在柜体内部、外部不可见，能防止自拆卸。

⑤　表面处理：脱脂、酸洗、防锈磷化，静电喷塑，户外机柜采用户外粉喷涂烘烤，涂层符合GB/T 3181-2008

中的要求。

⑥　机柜内支持19英寸（IEC297）标准机架，以及支持符合19英寸（IEC297）尺寸安装空间要求的各种设备的安装。

⑦　机柜防护等级达到IP55以上；

⑧　集成度高、结构紧凑，非常有利安裝和中后期转移

⑨　门禁系统、浓烟、水侵、温度湿度、敲打等多方位保护

⑩　柜体落地安装；

四、技术优势：
1、高度集成
   津佰ETC门架一体化智能机柜集机柜、动环监控、系列传感器、电源模块、铁锂电池、防雷单元、摄像单元、智能温控于一体，体积紧凑、布局合理美观。
2、模块化设计
   津佰ETC门架一体化智能机柜全部功能单元均模块化设计，在保持箱体通用性的同时提供多样化配置以适应不同应用场景，同时便于扩展、维修，较大化的延长基础设施的使用生命周期，从而实现基础设施的保值增值。
3、部署灵活，维护方便
 全部功能单元均出厂预置，施工现场只需将市电、接地线引入箱体与柜内预置的接口对接即可，无需拆解柜内板面、模块即可完成部署
4、可独立运行
  纯硬件设备，可本地显示温湿度、电流、电压数据，无须平台软件即可完成全部参数设置，具备保存所采集的数据能力，断网、断电数据不会丢失。
