产品详情：

产品概述

     KBIPS(Integrated Power Supply)智能交直流集成电源系统(以下简称一体化电源)充分利用现代电子、计算机、网络、控制及现场总线的革新前沿技术，将站用交流电源、直流操作电源、电力专用UPS、逆变电源（INV）、通信电源（DC/DC）统一设计，通过一体化监控装置将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源全部开关智能模块化，集中功能分散化，建立数字化电源硬件平台；一体化监控装置通过以太网接口、IEC61850（DL/T 860）规约与上位机系统通信，使站用电源系统成为开放式系统。智能变电站站用电源系统对各子电源系统实行统一管理，优化了作业流程及人力资源调配，减少了设备重复配置，降低了设备投资及运行维护成本。对各电源子系统实施智能控制，高效管理，工作效率大大提高。同时由于减少了蓄电池使用量，降低了对环境的污染，使得其更加符合革新智能化变电站建设的需求。

应用领域

    KBIPS智能交直流一体化电源系统主要应用于发电厂、变电站、电气化铁路、地铁、石化、冶金、大型工矿企业及各类民用建筑等领域，作为全部电力自动化系统、通讯系统、高压断路器、事故照明、继电保护、自动装置、信号装置等使用的交流、直流不间断电源，为变电站电力设备提供稳定、高质量的电源，是变电站安全可靠运行的保障。是无人值守变电站、智能化变电站进行网络化管理并实现系统全参数在线检测功能的合适解决方案，是发电设备和输变电设备的“心脏”，是推动国家坚强智能电网建设的基础设备。

系统构成

智能型一体化电源系统由直流操作电源系统、交流电源系统、UPS电源系统、DC/DC通信电源系统四项分系统组成。直流分系统额定输出电压为DC220V/110V。交流分系统额定输出电压为AC380/220V，采用单母线不分段接线方式,三相四线制。UPS电源分系统额定输出电压为AC220V，采用单母线接线方式,单相制。通信电源分系统额定输出电压为DC48V，采用单母线接线方式。智能站用交直流电源一体化系统将交流系统、直流操作系统、UPS电源系统、通信电源系统统一设计、监控、生产、调试，实现站用电源安全化、网络化、智能化、一体化。

功能特点

智能化设计
● 采用电力标准的监控系统，对系统的交流电源、直流电源、通信电源、馈线部分进行统一监控，实现统一监控平台处理信息，实现网络智能化。

高可靠性模块
● 采用高可靠性、高效率的电源模块，具有风冷和自然冷却两种规格可选，效率高达95%以上，UPS模块采用科华专门的无主从自适应并联技术，使系统更加安全可靠。

蓄电池智能管理
● 蓄电池自动管理及保护，实时自动监测蓄电池的端电压、充、放电电流，根据蓄电池的特性控制蓄电池的均充和浮充，设置有电池过/欠压和充电过流声光报警；具有电池温度补偿功能，温度补偿系数可根据不同电池种类自行设定，满足不同品牌电池的温补要求，较大程度延长电池寿命。

监控操作屏幕人性化
● 采用电气拓扑模拟图形显示，方便简洁的触摸屏操作，可通过大屏幕中文显示进行参数设置、重要操作采用密码锁定。

高标准设计
● 系统采用IEC，可靠性及安全性具有充分的保障。

应用方案

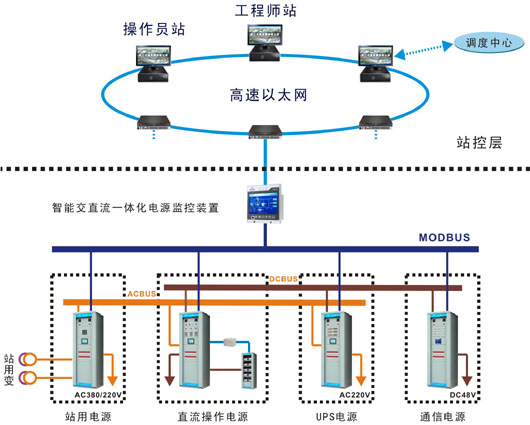

      KBIPS智能交直流一体化电源系统是将站用交流电源、直流操作电源、电力专用UPS电源与电力专用逆变电源（INV）、通信用直流变换电源（DC/DC）等设备按一体化设计，共享直流电源的蓄电池组、共享直流动力母线、实现统一监控和管理的电源系统，该系统以直流操作电源为核心，是直流操作电源与电力专用UPS、INV 和通信DC/DC其中任一种及一种以上电源所构成的组合体。典型的智能交直流一体化电源系统方案如图1所示。

系统参数

输入参数

交流额定输入电压 三相：380V± 15 %；单相：220V± 15 %

交流额定输入频率 45～55 HZ

输出参数

直流额定输出电压 50V、115V、230V

直流标称输出电压 48V、110V、220V

交流额定输出电压 三相：380V；单相：220V

交流额定输出频率 50HZ

直流额定输出电流 5、10、15、20、30、40、50、60、80、100、160、200A

电池额定容量        30Ah～3000Ah

交流额定输出容量 单相：1、2、3、5、7.5、10、15、20、25、30KVA

                                三相：7.5、10、15、20、30、40、50、75、100、125KVA
