产品详情：
产品描述

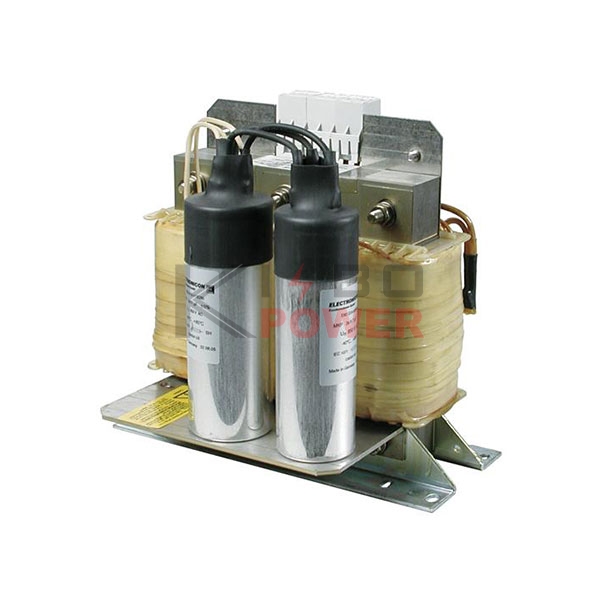

KBL津佰系列无源谐波滤波柜采用LC滤波电路由滤波电容器、滤波电抗器、无触点开关、控制器和保护系统等主要部件组成。与谐波源并联运行，根据谐波电流特征、含量、含有率及系统的无功量进行设计。滤波支路为谐波电流提供一个低阻抗的通道。使大部分谐波电流被滤波器吸收，以大幅度降低系统谐波电流注入值和降低电压畸变率。与此同时，该装置还向系统提供容性无功劝率，提高系统功率因数。广泛应用于冶炼、冶金、轧钢、化工、轮胎、木业、机场、码头、塑管、油田、通讯、汽车制造等行业。适用于轧钢机、铜电解、铝电解、电镀、中频熔炼炉、中频加热炉、橡胶密炼机、压塑机、压挤机等由直流电机拖动或变频电机驱动的非线性负载。
主要技术参数
单机补偿容量 | 50-800kvar | |
交流输入
| 额定电压 | 标准电压：380V或660V |
110V-1000V电压等级均可定制 | ||
额定频率 | 50 x (1±2%) Hz | |
接线方式 | 单相，三相三线（3L），三相四线（4L） | |
技术指标
| 谐波补偿次数 | 3,5,7,11次 |
谐波补偿率 | 额定容量内≧95%（负载畸变率≧20%） | |
目标功率因素 | 在容量范围内达到设定要求 | |
补偿方式 | 以无功补偿为主，谐波补偿功能可选 | |
响应时间 | <1ms | |
过载保护 | 自动限制到额定电流输出 | |
功耗 | <3%装置容量 | |
噪音 | <65dB(A) | |
通讯接口 | 远程RS485/RS232/以太网通讯功能（选配）；上位机通讯软件（选配） | |
操作显示 | LCD监控面板；运行参数设置；触摸按键操作；多参数显示 | |
扩展能力 | 同型号直接并机，数量可达10台 | |
保护 | 电网过欠压、装置过流、装置过热、直流母线过欠压、过载自动限流保护 | |
单机尺寸 | 800x800x2200，1000x800x2200，1000x1000x2200，或其它定制尺寸 | |
