产品描述

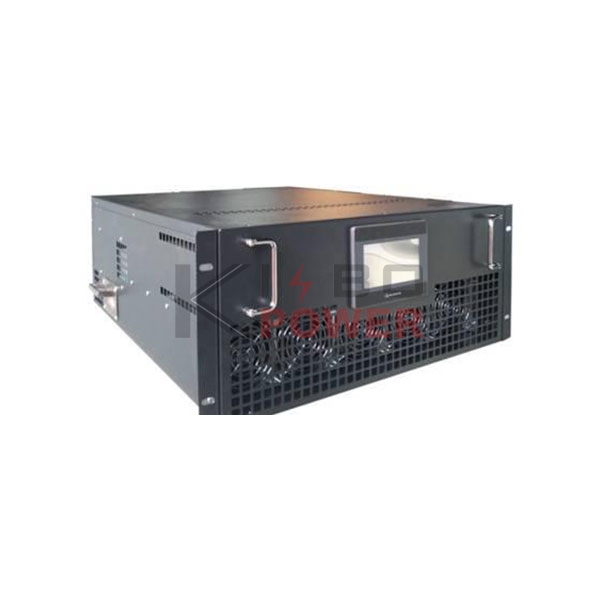

津佰科技有源电力滤波器，是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的革新电力谐波治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波。

 技术参数

主要特点：

1. 谐波补偿次数：2-51次，可对2次~51次谐波电流进行全补偿，或仅对指定谐波进行补偿；

2. 总谐波补偿率：≥90%

3. 有源电力滤波器采用模块化设计，支持多机并联扩容，并联容量不受限制，如果一台因故障退出运行，其他有源滤波器仍能正常工作实现滤波功能;

4. 有源电力滤波器采用全数字、模块化控制方式，采用DSP＋FPGA全数字控制方式和大功率IGBT驱动控制；

5.有源电力滤波器要求采用著名品牌、技术成熟的IGBT器件制造，性能稳定、质量可靠，并提供品牌产品相关证明；

6.控制算法：同时支持快速傅里叶（FFT）和瞬时无功两种算法。闭环谐振控制算法，针对性强，控制精度高；

7. 有源电力滤波器同时支持谐波补偿、无功补偿及三相不平衡补偿三种功能；

8. 有源滤波器应独立于电网阻抗及系统阻抗之外，不受电网阻抗和系统阻抗变化的影响。

9.滤波器在滤波的同时必须避免过补偿，即有源滤波器可以做到只滤波而不产生无功功率，全部避免过补偿，也可以通过设定目标功率因数，将滤波后剩余的能量用于无功补偿。

10.当系统负载的谐波量大于滤波器补偿能力时，滤波器仍应根据本体容量输出额定电流，继续有效滤波，不发生超载或导致设备损坏而退出运行。

11.有源电力滤波器具备免维护功能，能保证长周期稳定运行，控制单元程序具备自检功能；

12. 有源滤波器自身的高频载波不能回馈到电网，对其它系统和设备没有干扰。

13.有源电力滤波器采用人性化的人机界面设计，可通过触摸屏对装置进行参数控制和信息的读取液晶显示面板，在面板上能显示机器型号，各相负载总电流大小、波形，滤波器输出总电流大小，电网线电压大小、波形，功率，电流总畸变率，频谱图，运行状态，故障信息显示，启动、补偿、待机、停机、自检复位控制；

14. 有源电力滤波器具有稳定性保护功能，当系统处于不稳定状态时，设备能自动与系统脱开；

15.有源电力滤波器具备快速、全部的故障自检功能，同时自动采取相对应的操作；

16.具备完整的保护功能，包括电网过欠压、电网错缺相、IGBT异常、频率异常、装置过流、装置过温、直流母线过欠压、过载自动限流等保护，保证装置安全无故障运行；

17.有源滤波器可提供通讯接口，满足某些项目需接入电力监控系统需求；

18.CT精度0.5级，二次回路采用RXVVP线缆，导线截面积不小于2.5mm2；

19. 采用“光纤环网”技术，同步性好、响应时间快、补偿率高；

20.     采用“比例谐振控制”技术，避免了电网的谐振，为电网的安全可靠保驾护航；
